Aperçu:

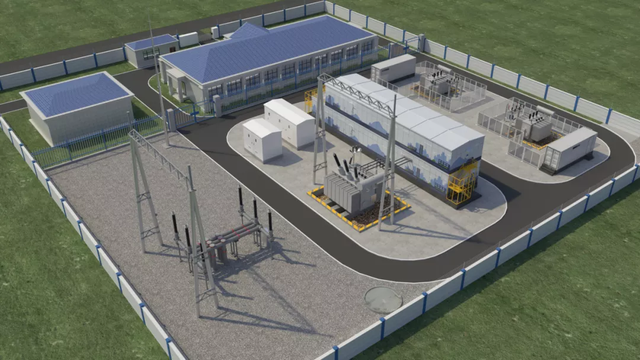

Une sous-station est un endroit du système électrique qui convertit la tension et le courant, reçoit et distribue l'énergie électrique.
La sous-station de la centrale électrique est une sous-station élévateur, et sa fonction est d'augmenter la puissance générée par le générateur et de l'alimenter au réseau haute tension.
Classification:
(1) Une classe de sous-stations. Désigne les centrales AC UHV, l'énergie nucléaire, les bases énergétiques à grande échelle (3 millions de kW et plus), l'externalisation et les sous-stations de liaison interrégionales (Chine du Nord, Chine centrale, Chine orientale, Nord-Est de la Chine, Chine du Nord-Ouest) de 750/500/330 kV.
(2) Sous-stations de classe II. Fait référence aux sous-stations autres que la classe I, aux sous-stations 750/500/330 kV, aux sous-stations à l'extérieur de la centrale électrique (1,000,000 kW et plus, 3,000,{{9} } kW) et sous-stations de liaison interprovinciale 220kV, le transformateur principal ou le bus est hors service, l'interrupteur refuse de fonctionner. Sous-stations qui provoquent des événements de réseau de niveau 4 et supérieur.
(3) Trois types de sous-stations. Fait référence aux sous-stations de 220 kV autres que la catégorie II, aux sous-stations envoyées à l'extérieur de la centrale électrique (300,000 kW et plus, et inférieures à 1 million de kW) et aux sous-stations où le transformateur principal ou le jeu de barres est hors service, et le commutateur refuse de s'actionner et provoque un événement sur le réseau électrique à cinq niveaux. Sous-stations qui alimentent directement les utilisateurs importants.
(4) Quatre types de sous-stations. Désigne les sous-stations de 35 kV et plus autres que les catégories I, II et III. Remarque : Toutes les sous-stations de 220 kV dans la zone de travail sont des sous-stations de catégorie III, et toutes les sous-stations de 110 kV et moins sont des sous-stations de catégorie IV.
Équipement:
L'équipement électrique de la sous-station est divisé en équipement primaire et équipement secondaire. Les principaux équipements de la sous-station sont brièvement présentés ci-dessous.
1. Équipement primaireL'équipement primaire fait référence à l'équipement qui produit, transmet, distribue et utilise directement l'énergie électrique, comprenant principalement les transformateurs, les disjoncteurs haute tension, les sectionneurs, les barres omnibus, les parafoudres, les condensateurs, les réacteurs, etc.
2. Équipements secondaires Les équipements secondaires des sous-stations font référence aux équipements qui mesurent, surveillent, contrôlent et protègent les conditions de fonctionnement des équipements et systèmes primaires. Il se compose principalement de dispositifs de protection à relais, d'appareils automatiques, d'appareils de mesure et de contrôle, d'appareils de mesure et de systèmes d'automatisation.
Développement:
Les sous-stations sont apparues depuis la mise en place du premier véritable système électrique. En tant qu'élément indispensable du système électrique, les sous-stations se sont développées en même temps que le système électrique depuis plus de 100 ans. D'énormes changements ont eu lieu en termes de niveaux de tension et de conditions d'équipement.

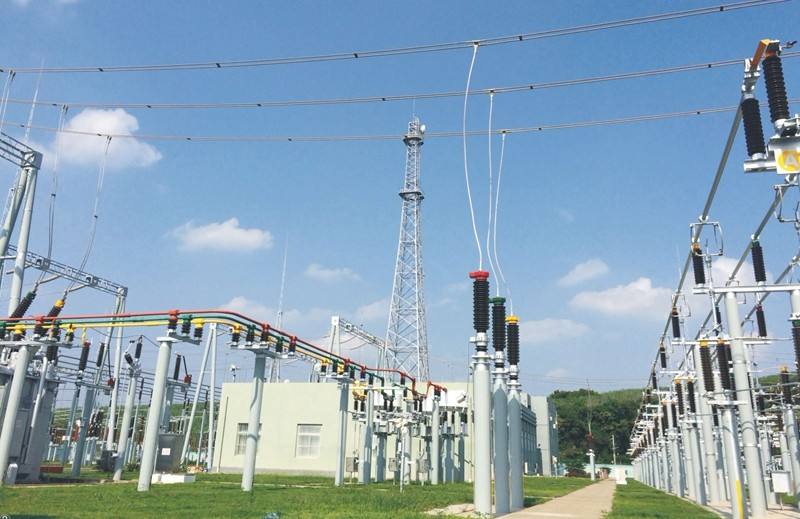

Sur le chantier de construction de la sous-station, à partir de l'original, toutes les sous-stations extérieures ouvertes, les sous-stations intérieures et certaines sous-stations souterraines sont progressivement apparues. Par rapport aux sous-stations extérieures ouvertes d'origine, la zone de En termes de niveau de tension, avec le développement de la technologie électrique, un petit nombre de sous-stations 110kV et 220kV sont utilisées comme sous-stations pivots. 35kV est un mode de transmission sur petit réseau électrique pour les sous-stations terminales, et se développe progressivement vers un mode de transmission sur grand réseau électrique avec des sous-stations UHV 1000kV et 500kV comme sous-stations pivots, et des sous-stations 220kV et 110kV comme sous-stations terminales.

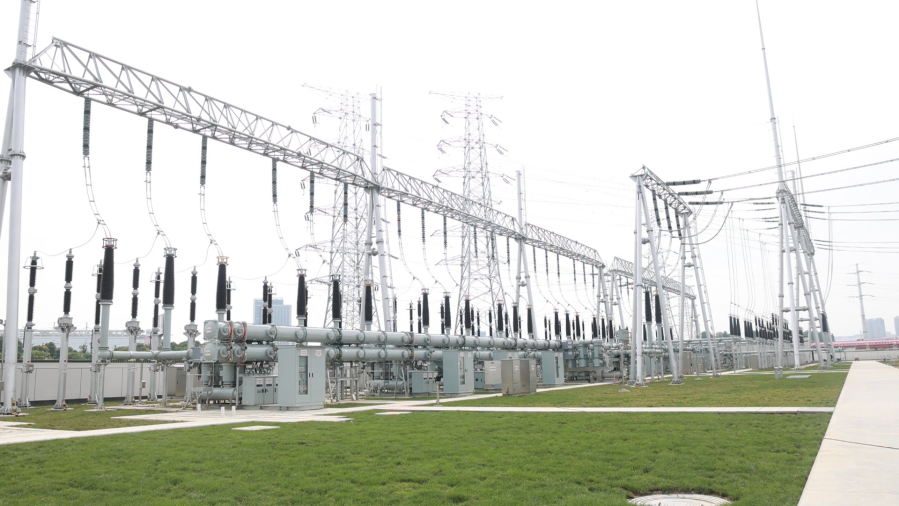

En termes d'équipement électrique, l'équipement primaire est dominé par l'équipement extérieur ouvert d'origine et s'est progressivement développé vers des appareils électriques combinés à gaz (GIS) entièrement fermés et des appareils électriques combinés à gaz semi-fermés (HGIS) ; l'équipement secondaire est protégé par les premiers transistors et circuits intégrés. à la protection du micro-ordinateur.
