L'armoire de distribution basse-tension est un concept plus large, faisant référence à tous les ensembles complets d'équipements utilisés pour la distribution d'énergie, le contrôle, la protection et la mesure dans les réseaux électriques basse-tension.
Appareillage basse-tensionest le type le plus courant et le plus courant d'armoire de distribution basse tension-, se concentrant principalement sur la distribution d'énergie, le contrôle de ligne et la protection.
Nous pouvons utiliser une analogie pour comprendre ceci :
Un système de distribution d'énergie-basse tension est comme le système d'approvisionnement en eau d'une maison.
Une armoire de distribution basse tension-est le terme général désignant tous les « boîtiers de compteurs d'eau » et « boîtiers de commande de vannes » de ce système.
Un appareillage basse tension-est comme le boîtier de vannes principal sur le tuyau principal, chargé de distribuer l'eau (électricité) de la station de traitement d'eau (transformateur) à chaque pièce (étage, atelier). Alors que des éléments tels que les « boîtes de distribution d'éclairage » sont comme les « robinets et vannes de dérivation » dans chaque pièce.
Le tableau suivant et l'explication détaillée clarifieront davantage leurs différences et leurs connexions.
Comparaison des principales différences
| Caractéristiques | Appareillage basse-tension | Armoire de distribution basse-tension |
|---|---|---|
| Catégorie conceptuelle | Définition étroite, spécifique | Terme large, désignation générale |
| Focus fonctionnel | Fonctions essentielles : distribution, contrôle et protection. Principalement responsable de la réception de l'énergie électrique et de sa distribution sur plusieurs lignes sortantes, tout en effectuant également la commutation, la protection et la surveillance des lignes principales. | Offre diverses fonctions, couvrant l’ensemble du processus de distribution. Comprend la réception, la distribution, le contrôle, la protection, le comptage de l'énergie électrique et l'alimentation de charges spécifiques (telles que la commande du moteur, l'éclairage et la compensation des condensateurs). |
| Composition et structure | Principalement composé de gros composants de commutation tels que des disjoncteurs à cadre (disjoncteurs à air) et des sectionneurs, avec une structure relativement uniforme. | En plus de la structure d'une armoire de commutation, elle peut également inclure diverses formes telles que des centres de contrôle de moteurs (MCC), des boîtiers de distribution d'éclairage, des armoires de compensation de condensateurs et des boîtiers de distribution d'énergie. |
| Emplacement d'installation | Généralement situé au début du système de distribution d'énergie, comme le côté basse tension-d'une sous-station ou la ligne d'arrivée principale d'une salle de distribution. | Présent dans l'ensemble du système de distribution basse tension-, depuis la ligne d'arrivée principale jusqu'aux étages, ateliers et points d'extrémité des équipements. |
| Relation hiérarchique | Il s'agit d'un type d'armoire de distribution basse tension-et d'un concept subordonné. | Comprend des armoires de commutation basse-tension ; c'est un concept plus large. |
Description détaillée
1. Appareillage basse-tension
L'appareillage de commutation basse-tension est le « cœur » ou la « plaque tournante du trafic » d'un système d'alimentation électrique basse-tension. Ses principales fonctions sont :
Entrée d'alimentation : connexion de l'alimentation principale du transformateur.
Distribution d'énergie : distribution d'énergie électrique à divers équipements de distribution d'énergie en aval (tels que des boîtes de distribution régionales, de gros équipements, etc.) via des jeux de barres et plusieurs circuits de sortie à l'intérieur de l'armoire.
Protection des circuits : équipé de grands disjoncteurs pour assurer une protection contre les surcharges et les courts-circuits-pour les lignes principales.
Contrôle et surveillance : permet la mise sous tension et hors tension des circuits principaux et peut être équipé d'instruments pour surveiller des paramètres tels que la tension, le courant et la puissance.
Types courants :
Appareillage de commutation de type fixe- : tel que les armoires GGD, dans lesquelles les composants sont installés de manière fixe. Ils sont moins coûteux, mais nécessitent une coupure de courant pendant la maintenance.

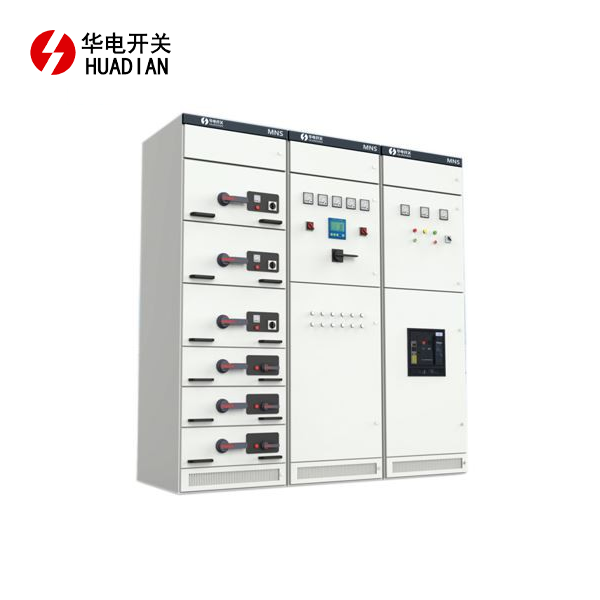

Appareillage de commutation de type tiroir- : tels que les armoires GCK, GCS et MNS. Leurs principaux composants de circuit (tels que les disjoncteurs) sont installés dans des tiroirs amovibles, facilitant ainsi la maintenance, le remplacement et l'extension. Ils offrent une grande fiabilité et constituent le type le plus largement utilisé.
Aspect typique : une ou plusieurs grandes armoires métalliques connectées côte à côte--côte, contenant des jeux de barres horizontaux et verticaux, avec plusieurs tiroirs ou blocs de sortie à l'avant ou à l'arrière.
2. Armoire de distribution basse-tension
Il s'agit d'un terme général fonctionnel ; tous les ensembles complets d'équipements qui remplissent des fonctions de distribution d'énergie dans la plage de basse-tension (inférieure à 1 kV CA) peuvent être appelés armoires de distribution basse-tension. Ils sont subdivisés en plusieurs types selon leur fonction :
Appareillage basse-tension : comme mentionné ci-dessus, responsable de la distribution globale de l'énergie.
Centre de contrôle des moteurs (MCC) : spécifiquement utilisé pour contrôler (comme le démarrage, l'arrêt et le contrôle de la vitesse) et protéger les moteurs électriques. Il se compose généralement de plusieurs circuits moteurs et utilise des composants tels que des contacteurs et des relais thermiques.
Boîtier/armoire de distribution d'énergie : fournit l'alimentation et le contrôle pour les équipements de puissance moyenne et petite (tels que les machines-outils et les pompes à eau), avec des fonctions plus simples qu'un MCC.
Boîte de distribution d'éclairage : spécifiquement destinée à distribuer l'alimentation aux circuits d'éclairage, généralement à l'aide de disjoncteurs miniatures (MCB).
Armoire de compensation de condensateur : utilisée pour améliorer le facteur de puissance du système et réduire la perte de puissance réactive ; il contient principalement des condensateurs et des dispositifs de commutation.
Commutateur de transfert automatique à double alimentation : utilisé dans les charges critiques (telles que la protection incendie et les ascenseurs) pour obtenir une commutation automatique entre deux sources d'alimentation.
Aspect typique : Différentes formes existent, des grandes armoires aux petites boîtes fixées au mur.
Résumé et relation
Relation d'inclusion : Armoire de distribution basse-tension ⊃ Appareillage basse-tension. Tous les appareillages basse-tension font partie des armoires de distribution basse-tension, mais toutes les armoires de distribution basse-tension ne sont pas des appareillages basse-tension.
Positionnement fonctionnel : L'appareillage de commutation est le tronc principal du système de distribution ; tandis que les armoires de distribution englobent l'ensemble du réseau de distribution, du réseau principal aux succursales et finalement aux points finaux.
Utilisation quotidienne : dans des contextes non-techniques, lorsque les gens parlent d'« armoire de distribution », ils peuvent faire référence à « l'appareillage de commutation » comme composant principal. Cependant, dans le domaine de la conception et de l'approvisionnement professionnels, le type spécifique doit être clairement défini.
