La protection différentielle est une fonction critique dans l'appareillage de commutation haute tension, offrant un niveau élevé de sécurité et de fiabilité pour les systèmes d'alimentation électrique. En tant que fournisseur d'appareillage à haute tension, nous comprenons l'importance de ces fonctions de protection et de leurs applications dans divers scénarios.
1. Comprendre la protection différentielle
La protection différentielle est basée sur le principe de comparaison du courant entrant et sortant d'une zone protégée. Dans une situation idéale, la somme des courants entrant et sortant d'un composant (comme un transformateur, une barre de bus ou un générateur) devrait être nulle selon la loi actuelle de Kirchhoff. S'il y a un défaut dans la zone protégée, l'équilibre de courant est perturbé et un courant différentiel s'écoulera.
Le principal avantage de la protection différentielle est sa sensibilité et sa sélectivité élevées. Il peut rapidement détecter les défauts internes et isoler la section défectueuse sans affecter le fonctionnement normal d'autres parties du système d'alimentation. Ceci est crucial dans l'appareillage de commutation à haute tension, où un seul défaut peut provoquer des dommages importants et des pannes de courant.
2. Protection différentielle dans l'appareil-commutateur du transformateur
Les transformateurs sont des composants clés dans les systèmes d'alimentation à haute tension, et la protection différentielle joue un rôle essentiel dans les sauvegardes. Dans un transformateur, la protection différentielle compare les courants sur les côtés primaires et secondaires.
Le relais de protection mesure les amplitudes et les phases de courant aux deux extrémités du transformateur. S'il y a un défaut interne, comme un circuit court dans les enroulements, le courant différentiel dépassera un seuil pré-réglé. Une fois que cela se produit, le relais enverra un signal de voyage au disjoncteur dans l'appareillage de commutation, isolant le transformateur du système d'alimentation.
Cependant, les transformateurs présentent certains défis pour la protection différentielle. Par exemple, le courant d'appel magnétisant pendant l'énergie du transformateur peut être très important et peut imiter un courant de défaut. Des techniques spéciales, telles que la retenue harmonique, sont utilisées pour empêcher de fausses déclenchement dans des conditions de dérussage. Notre largeur de commutation à haute tension est conçue avec des algorithmes avancés pour distinguer avec précision les courants d'intrus et les courants de défaut réels, assurant une protection fiable des transformateurs.
3. Protection différentielle de barre
Les bus sont utilisés pour collecter et distribuer une puissance électrique dans les sous-stations. La protection différentielle des barres de bus est essentielle pour se protéger contre les courts-circuits et autres défauts sur la barre de bus elle-même.
Le principe de la protection différentielle de la barre de barre est similaire à celui de la protection du transformateur. Plusieurs transformateurs de courant sont installés à différents points de la barre de bus pour mesurer les courants entrants et sortants. Le relais de protection résume ces courants. Si la somme n'est pas - zéro, elle indique un défaut dans la zone de barre de barre.
L'un des défis de la protection différentielle de la barre de barre est traité avec un grand nombre de mangeoires liées au barreau. Le relais doit mesurer et traiter avec précision les courants de tous ces mangeoires. Notre largeur de commutation à haute tension est équipée de relais de performances élevés qui peuvent gérer des configurations de barres de barres complexes, offrant une protection rapide et précise.
4. Protection différentielle du générateur
Les générateurs sont les principales sources d'énergie électrique. La protection différentielle des générateurs est utilisée pour protéger les enroulements du stator contre les défauts internes.
Le système de protection différentielle des générateurs compare les courants aux bornes du générateur et le point neutre. S'il y a un défaut dans les enroulements du stator, comme une phase - à - phase ou phase - à - court-circuit au sol, le courant différentiel augmentera et le relais déclenchera le disjoncteur du générateur.
En plus de détecter les défauts, la protection différentielle du générateur doit également prendre en compte les effets des conditions de fonctionnement normales, telles que les changements de charge et les perturbations du système. Le système de protection différentielle de notre largeur de commutation est conçu pour être robuste et peut fonctionner avec précision dans diverses conditions de fonctionnement, assurant le fonctionnement continu et sûr des générateurs.
5. Avantages de notre superpôt de commutation à haute tension avec protection différentielle

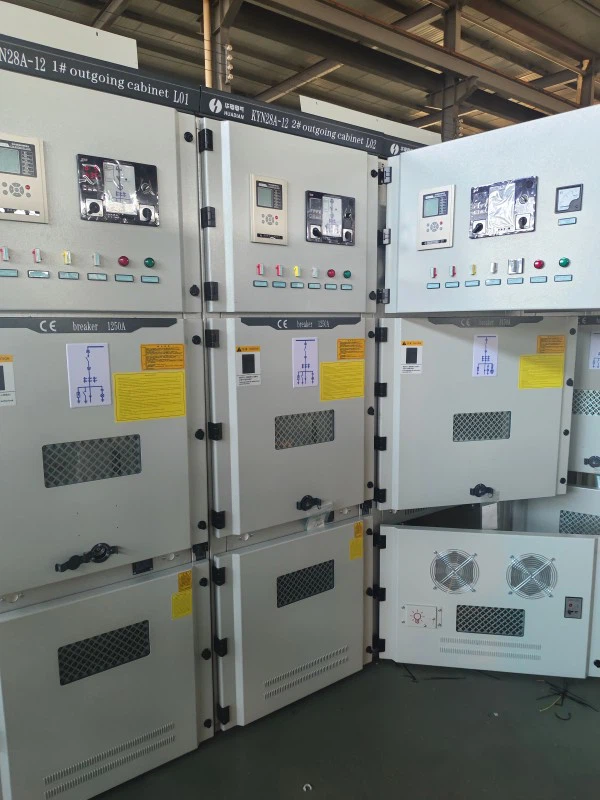

Notre entreprise propose une large gamme de produits d'appareillage à haute tension avec des fonctions de protection différentielle avancées. Prendre notreChine en gros de 6 kyn28a - 12 d'appareillage à haute tensionpar exemple. Il est conçu avec des relais de protection différentielle de l'état - OF - qui peuvent détecter rapidement et avec précision les défauts. La conception compacte de l'interrupteur et les composants de haute qualité garantissent un fonctionnement fiable dans des environnements difficiles.
LeGT - 12 séries Solid Isulate Ring Network Cabinetest un autre excellent produit. Sa structure isolée solide offre une meilleure protection contre les facteurs environnementaux, et la fonction de protection différentielle améliore la sécurité du réseau d'anneau. Il convient aux réseaux de distribution urbaine et aux applications industrielles.

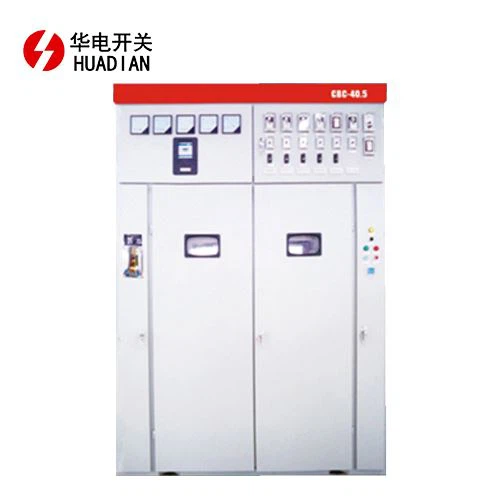

NotreGBC - 40,5 CARTAGE À MARCHE HAUTE TRAPILITest conçu pour les applications à haute tension. La conception de tapis à portable permet une maintenance et un remplacement faciles des composants. Le système de protection différentielle dans ce plus fiable est très fiable et peut rapidement isoler les défauts, minimisant l'impact sur le système d'alimentation.
6. Contactez-nous pour l'approvisionnement
Si vous avez besoin de services de commutation à haute tension avec des fonctions de protection différentielle fiables, nous sommes là pour vous aider. Notre équipe d'experts peut vous fournir des informations détaillées sur les produits, un support technique et des solutions personnalisées en fonction de vos exigences spécifiques.
Nous comprenons que chaque système d'alimentation est unique et que nous nous engageons à fournir les meilleurs produits d'appareillage d'ajustement pour vos besoins. Que vous construisiez une nouvelle sous-station, la mise à niveau d'un système d'alimentation existant ou que vous ayez besoin de pièces de rechange, nous avons les bonnes solutions pour vous.
Références
- Blackburn, JL (1998). Relais protecteur: principes et applications. Marcel Dekker.
- Gross, CA (1986). Analyse du système de puissance. John Wiley & Sons.
